一、用途及特点

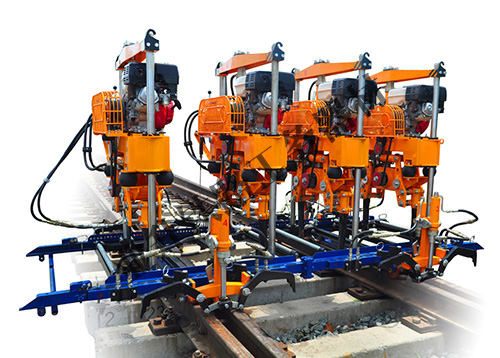

YCD-4型铁路液压道岔捣固机是在YCD-32型液压道岔捣固机基础上增设了双重摆动液压夹轨装置，除具有YCD-32型液压道岔捣固机的特点外，下插力由2.6kN增加到17kN，可适应板结道床道岔的道砟捣固作业。

二、主要技术参数

1、动    力：    汽油机GX270或GX390

   额定功率：    6.6kW或（9.5kW）

   燃油消耗率：  310g/kW.h

   润滑油容量：  1.12L

2、振动频率：    63-67Hz

3、激  振  力：  32kN

4、液压系统工作压力：5.0-6.0Mpa

5、下  插  力：  17KN

6、夹  实  力：  8.62KN

7、下插深度：    90—120mm(轨枕底面以下)

8、生产效率：    ≥280根轨枕/小时

9、捣固装置净重：310kg/台

10、外形尺寸：   1320mm×470mm×1520mm

11、作业形式

(1)四片为一组，适用于单开道岔、对称道岔、交叉渡线。

(2)二片为一组，适用于复式交分道岔。

12、下道方式：   即可单侧下道，也可双侧下道。

13、走行架轮距： 1435mrn(特殊规格需说明)
